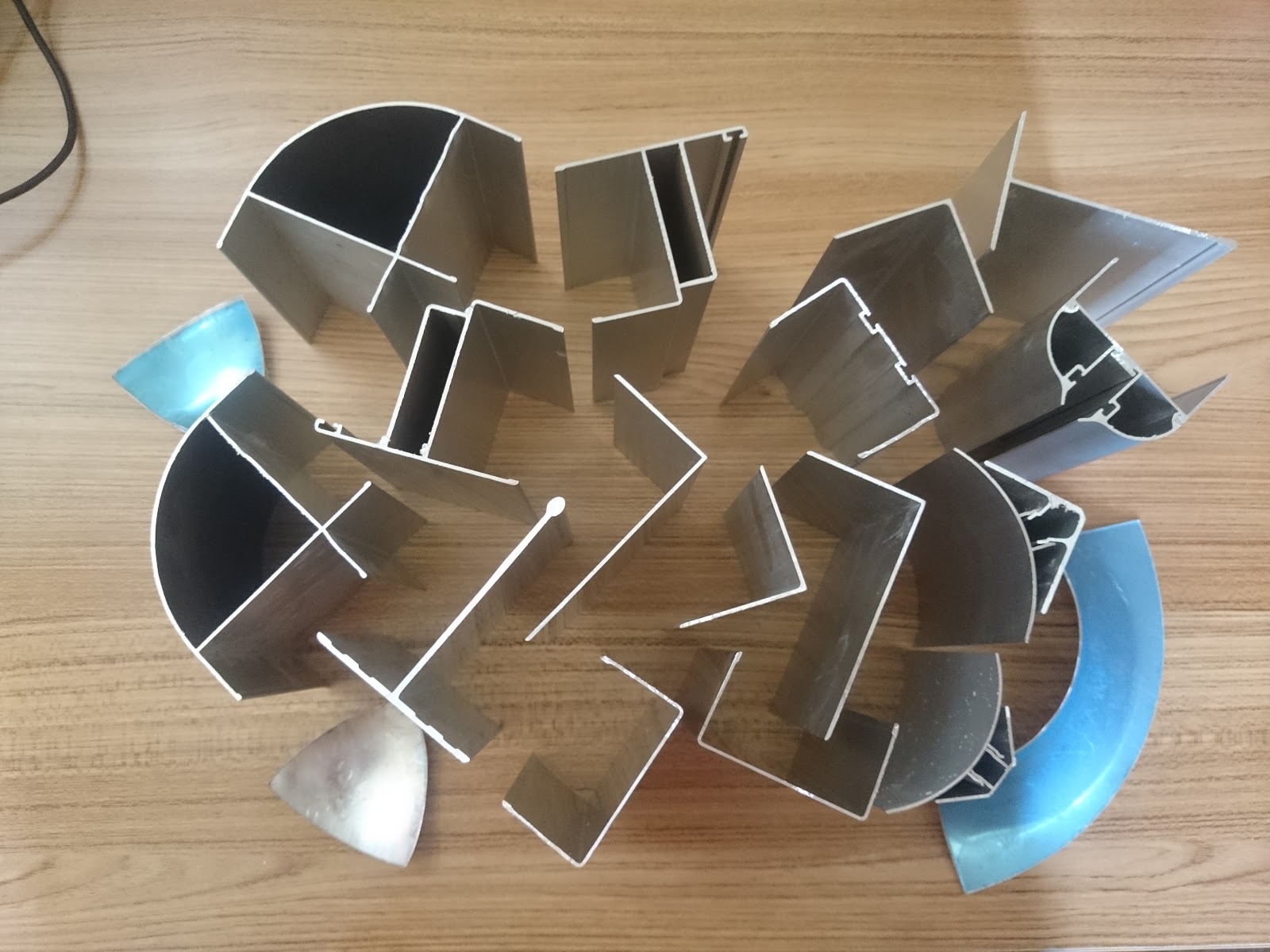

phụ kiện thi công panel cách nhiệt

phụ kiện thi công panel cách nhiệt

phụ kiện thi công panel cách nhiệt

phụ kiện thi công panel cách nhiệt

cửa kho lạnh

cửa kho lạnh

cửa kho lạnh

cửa kho lạnh

cửa kho lạnh

cửa kho lạnh

cửa kho lạnh

QUI TRÌNH LẮP ĐẶT PANEL KHO LẠNH ĐƯỢC THỰC HIỆN THEO TRÌNH TỰ SAU:
-  Chuẩn bị mặt bằng nền kho lạnh, kiểm tra độ bằng phẳng của nền kho lạnh:
+Dùng ống nhựa trong, mềm, Ø10, chứa đầy nước và không có bọt khí để cân độ cao thấp của nền kho.
+  Nếu có nhiều vị trí không phù hợp và độ cao thấp sai lệch lớn hơn 5mm thì tiến hành chỉnh sửa, khắc phục các sai lệch đó tránh gây trở ngại cho việc lắp đặt
    Panel sau này.
+  Nếu có vị trí sai sót mà sai lệch nhỏ hơn 5 mm tự cân chỉnh trong quá trình
    lắp đặt Panel.
 -   Kiểm tra kích thước mặt bằng kho lạnh – gắn thanh thép V, U:
+  Thanh thép V được lắp chặt dưới nền bêtông dùng để giữ cố định Panel nền và
     Panel vách trong quá trình lắp đặt.
+  Kiểm tra so với bản vẽ thiết kế kho.
+  Đo chiều dài chiều rộng và so sánh đường chéo để xác định sự vuông góc của
    nền kho.
+  Lấy dấu, khoan bê tông, bắn tắc-kê gắn thanh V, U theo bản vẽ của nền kho đã
    được cung cấp.

a./ Lắp đặt hệ thống treo trần:(dành cho các kho lạnh lớn: có chiều dài Panel trần >=3.6m)
+  Panel trần kho lạnh được treo lên khung dàn treo trần của kho lạnh. Có cấu tạo là những thanh thép tròn Ø34 & Ø27 được hàn với nhau theo kết cấu khung dầm.
+  Trước khi lắp đặt Panel cần kiểm tra độ vững chắc của khung, độ cao của khung
           có phù hợp với độ cao phủ bì của kho lạnh không, xác định các vị trí để treo móc .
           +  Lắp đặt hệ thống treo trần theo đúng bản vẽ hướng dẫn lắp đặt Panel (do phòng
           kỹ thuật Công ty) đã ban hành.

Liên kết tấm treo



b./ Lắp đặt Panel :
Panel lắp kho lạnh là những tấm cách nhiệt PU tỉ trọng 40 kg/m3, được phun
đồng đều, kết dính chặt giữa hai mặt bằng Tole chống rỉ Colorbond (hoặc Inox).
Các Panel được liên kết với nhau bằng các khoá Camlock. Quá trình lắp đặt được
tiến hành như sau:
+   Lắp Panel tường và Panel trần đồng thời.
+  Panel tường (trần) và Panel tường (trần) được liên kết với nhau theo gờ âm-
dương và khóa camlock. Panel  được lắp đặt đảm bảo tính thẩm mỹ của công trình
và đúng với hướng dẫn lắp đặt Panel (do Phòng Kỹ Thuật ban hành).

liên kết trần + tường

           +  Panel tường được lắp ráp từ góc kho trở đi và lắp ráp theo bản vẽ liên kết
               Tường – Tường (do Phòng Kỹ Thuật ban hành). Gắn thanh V nhôm ở mặt
               ngoài và thanh nhựa góc ở mặt trong để tạo thành góc tường kho.

LIÊN KẾT PANEL TƯỜNG  + TƯỜNG

+  Đối với tường kho đầu tiên (hoặc cuối cùng) chưa được liên kết với Panel trần
    nên dễ ngã đổ. Vị trí này được gia cố bằng hệ thống gông cảo vững chắc.
+ Đối với các vách tường liền sau đó, Panel tường được lắp đặt song song đồng
    thời với Panel trần theo bản vẽ liên kết trần – tường.
+Trong quá trình lắp ráp, để đảm bảo liên kết chặt chẽ giữa các tấm Panel tường –
    trần, dùng các thanh V tole 40 x 40 x 2 mmT dài 200 mm bắn rivet định vị mặt
    trong và mặt ngoài của các mối ghép của từng cặp tấm Panel. Khi khoảng tường
    và trần lắp ráp đã dài bằng thanh nhôm V 60 x 50 x 2 mmT thì thay các thanh V
    định vị bằng các thanh nhôm.
+ Trong quá trình lắp ráp, luôn đảm bảo khe hở giữa 2 tấm Panel từ 3 đến 5 mm.
   Các tấm Panel được bắn hai đường Sealant ở hai bên mép gờ dọc theo chiều dài
   của Panel trước khi xiết khoá Camlock. Các bộ khoá Camlock âm (-) và dương
   (+) được siết chặt với nhau.
      + Các tấm Panel trần được đưa lên vị trí treo trần bằng thiết bị nâng chuyên dùng
         kê kích ổn định, chắc chắn trước khi lấy dấu, khoan lỗ, bắn Rivet gắn Panel vào
         hệ thống treo trần theo các bản vẽ hướng dẫn liên kết treo trần (do Phòng Kỹ
         Thuật ban hành).
     +  Chống thấm ẩm và cách nhiệt nền.
     +   Để tránh tổn thất nhiệt qua nền và ngăn ngừa sự xâm nhập của ẩm vào trong
    kho lạnh, chúng ta thực hiện các biện pháp cách ẩm, cách nhiệt nền. Yêu cầu
    của nền kho lạnh có độ vững chắc cần thiết, tuổi thọ cao để các loại xe cơ giới
    lưu thông bốc dở hàng, dễ làm vệ sinh, không thấm ẩm và tránh được sự đóng
    băng làm phá hỏng nền.

liên kết tường + tường

LIÊN KẾT PANEL TƯỜNG + NỀN

•     Trình tự lắp đặt được tiến hành theo các bước sau:
+   Quét hai lớp nhựa bitum rắn pha trong dung môi lên toàn bộ bề mặt nền kho
      quét đều và vuông góc nhau.
+   Trải 02 lớp giấy dầu dày vuông góc nhau. Chồng mí 100 mm và dán kín mí
      bằng bitum đặc.
+   Cách nhiệt nền bằng tấm PU có tỷ trọng theo thiết kế gồm hai lớp xếp đan
      thẳng góc nhau hoặc có đường chéo đặt so le nhau.
+  Trước khi đặt cách nhiệt nền, cưa lột bỏ phần Tole chân Panel để tránh cầu nhiệt.
+  Che phủ lớp cách nhiệt bằng giấy lót sàn (Kraft) trước khi đổ bê tông.
•   Hoàn thiện kho:
+   Gắn hoàn thiện các thanh V nhôm cho các mối ghép cạnh góc (tường - trần,
     tường - tường) trong và ngoài kho, các nút lổ khoá Camlock…
+   Lắp các loại cửa kho lạnh theo bản hướng dẫn lắp ráp của nhà sản xuất.
+   Gắn các phụ kiện kho như van cân bằng, đồng hồ nhiệt độ, chuông báo động
     đèn kho lạnh, công tắc chuông, đèn …đủ số lượng, chủng loại và đúng vị trí theo bản vẽ thiết kế.
+    Kiểm tra các mối ghép toàn bộ kho, bắn silicone các khe hở.
+   Gỡ lớp màn PE bảo vệ Panel, tổng vệ sinh toàn bộ kho.

liên kết tường + nền

•         LƯU Ý:
+   Đề cắt các tấm Panel phải sử dụng máy cắt để cắt không được dùng đục.
+   Panel Inox trong môi trưòng axit sau mỗi ca (định kỳ) làm việc phải được vệ sinh thường xuyên (nước được dùng để vệ sinh phải là nước sạch).
+   Không được lắp đặt bất cứ thiết bị, vật dụng gì trên Panel, nếu có nhu cầu thì phải liên hệ nhà cung cấp Panel để được tư vấn.
+  Van cân bằng áp suất phải đảm bảo thường xuyên hoạt động nếu không dễ dẫn
     đến nguy hiểm khi sử dụng.
 CÁC LOẠI CỬA: (lắp theo catalogue hoặc hướng dẫn của nhà cung cấp)

 a./ Cửa bản lề:
+  Đảm bảo khoá - bản lề khi lắp phải chắc chắn ( khi đóng - mở cửa phải nhẹ
    nhàng thoải mái).
+   Joint lạnh phải kín, không làm thoát hơi ra bên ngoài.
+   Điện trở sưởi phải luôn luôn hoạt động tốt khi kho vận hành
 b./ Cửa trượt:
+    Cơ cấu trượt phải thật cứng vững và sự trượt được nhẹ nhàng.
+    Các tay đẩy phải chắc chắn.
+    Joint lạnh phải kín, không làm thất thoát hơi lạnh ra bên ngoài.
+   Riêng cửa trượt điện bộ phận an toàn phải luôn luôn hoạt động tốt để đảm bảo an toàn cho người và vật khi di chuyển qua.
 Lưu ý:
+  Không được xịt nước vào trong khoá và bản lề vì khi nhiệt độ xuống thấp (<0oC) làm đóng đá – đông tuyết các cơ cấu dẫn đến tình trạng khó đóng mở và có thể hư cửa.
+   Thao tác đóng - mở cửa phải nhẹ nhàng để tránh tình trạng hư hỏng cửa.
***Lưu ý chung: Để lắp kho và các loại cửa được hoàn chỉnh và đảm bảo đầy đủ các tính năng kỹ thuật, nhà đầu tư nên có đội thi công thật chuyên nghiệp và có sự am hiểu về
